高导热、低成本，铂力特发布可成形材料BLT-AlAM100C、BLT-AlAM370C

可成形高导热铝合金凭借材料性能与设计自由度的结合，正在多个高科技领域大显身手，特别是在需要高效散热、轻量化和复杂结构的应用场景中，正在成为一种关键的创新解决方案。2025年铂力特自主研发高导热铝合金材料BLT-AlAM300C，突破了传统增材铝合金的局限，显著提升导热性能，材料导热系数相较于常规增材铝合金提升约25%，满足高热管理场景需求。

继BLT-AlAM300C后，铂力特开发出BLT-AlAM100C及AlAM370C两款高导热铝合金，均为铂力特自主研发的适用于PBF-LB/M成形的高导热铝合金，可应用于航空航天、汽车、模具、消费电子等对热交换需求高的领域。

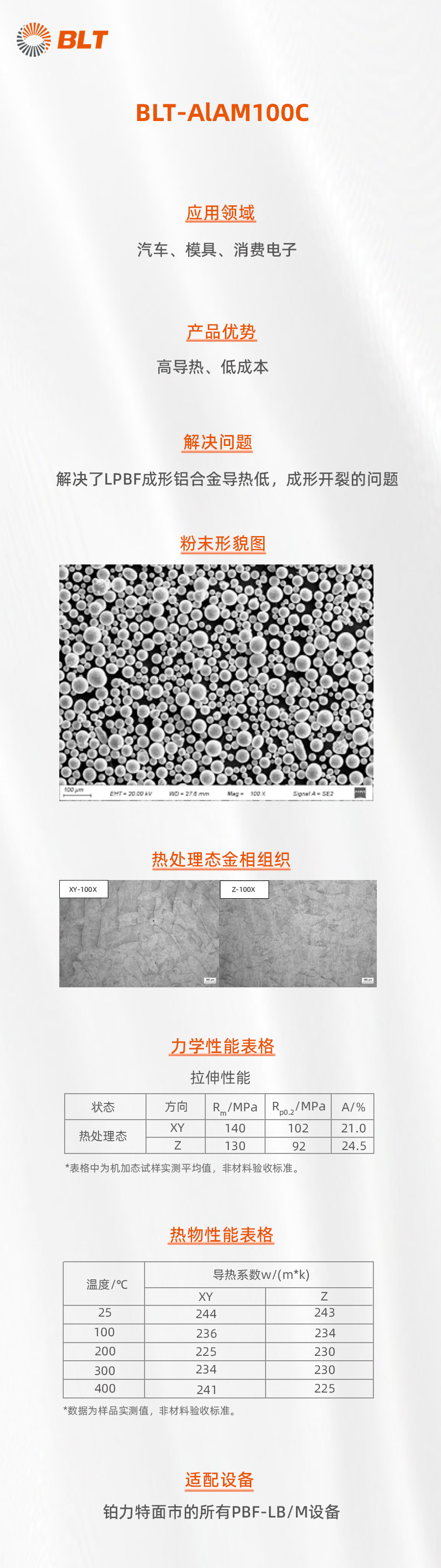

BLT-AlAM100C为功能性高导热铝合金，该材料热处理后抗拉强度140MPa，屈服强度100MPa，延伸率20%，导热系数240W/(m·K)，适用于对强度要求不高、热交换要求高的场景；

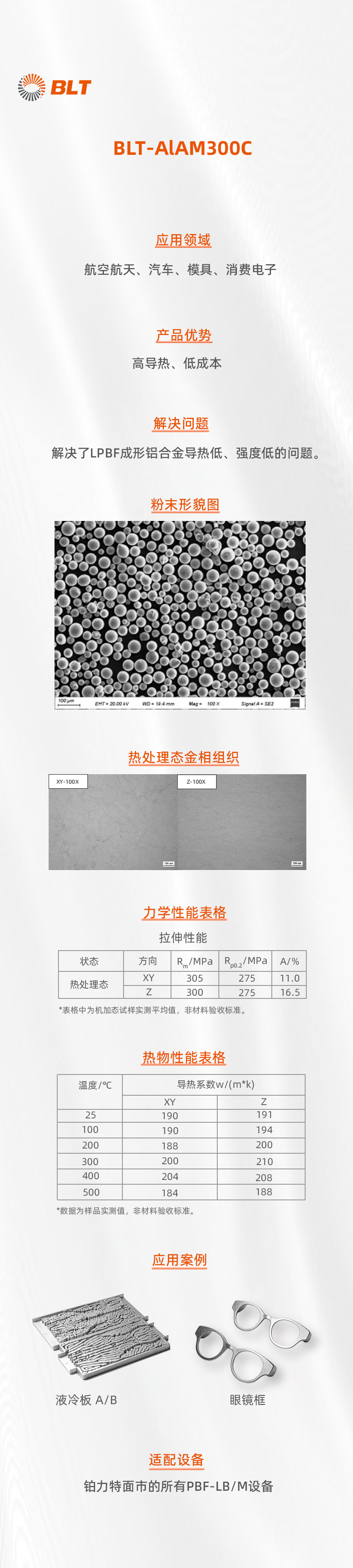

BLT-AlAM300C为中等强度高导热铝合金，该材料可热处理强化，热处理后抗拉强度300MPa，屈服强度275MPa，延伸率10%，导热系数190W/(m·K)，适用于中等强度、热交换要求高的场景，同时材料可进行原色阳极化处理；

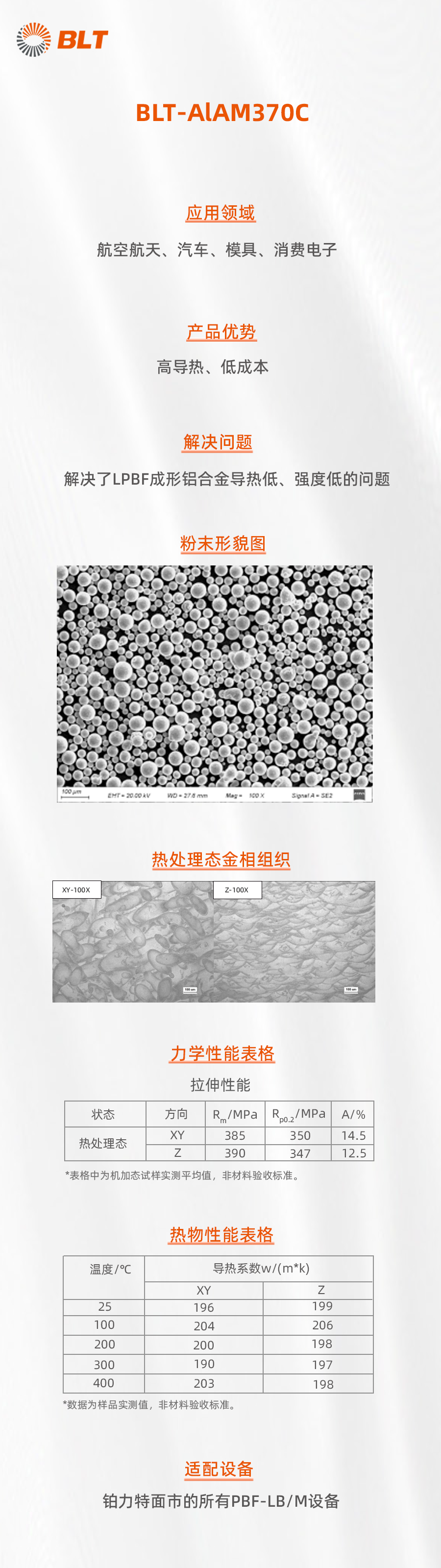

BLT-AlAM370C为中高强度高导热铝合金，该材料可热处理强化，热处理后抗拉强度380MPa，屈服强度350MPa，延伸率12%，导热系数196W/(m·K)，适用于中高强度、热交换要求高的场景。

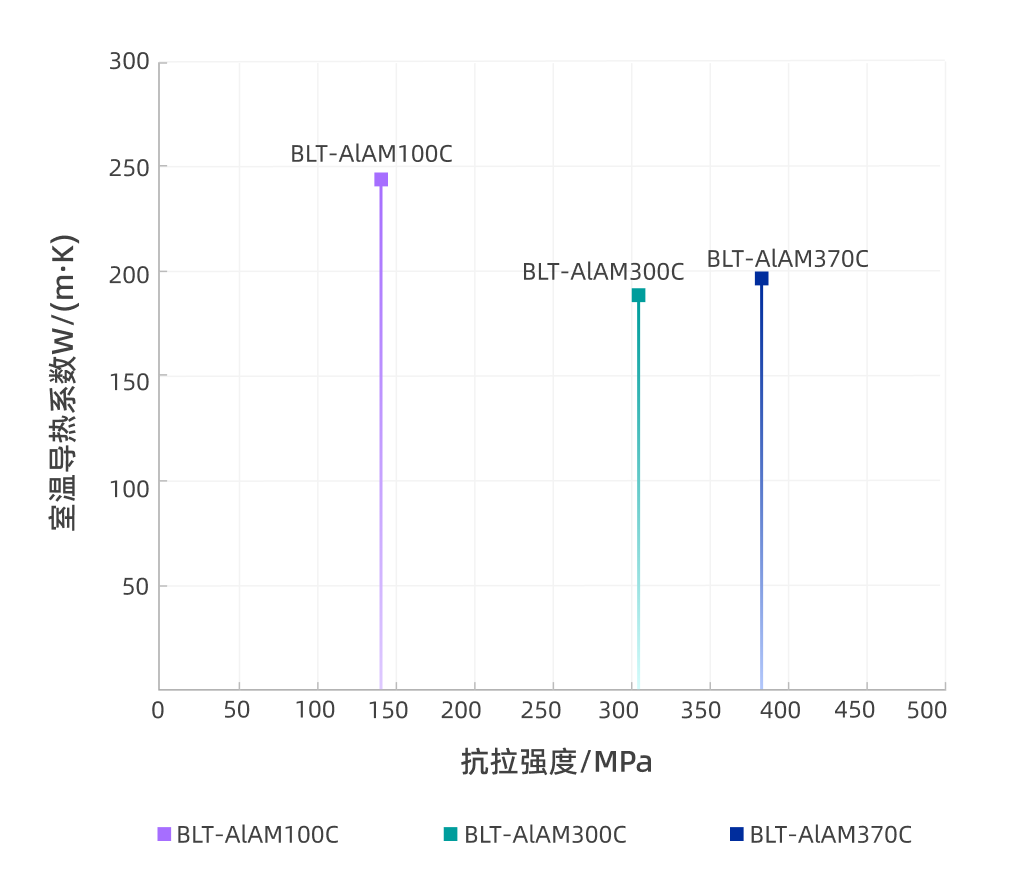

三款材料导热性能对比图（数据为样品实测值平均值，非材料验收标准）

BLT-AlAM300C等可成形材料的多款应用案例已登场TCT Asia 2026！欢迎大家莅临展位，解锁增材制造材料的各种选择！
