第三代半导体（碳化硅、氮化镓）产业链赛道报告

国声智库人工智能研究中心

经济窗编辑部

联合出品

摘要

本报告基于截至 2026 年 5 月的行业数据与政策动态，系统评估了全球及中国第三代半导体（碳化硅 SiC、氮化镓 GaN）产业链的发展现状与未来走向。研究显示，全球 SiC 市场正经历从"材料稀缺驱动"向"应用成本驱动"的深刻转型，竞争焦点已从 6 英寸产能规模转向 8 英寸衬底良率与全链条成本控制。中国企业在 6 英寸衬底领域以低价策略快速扩大市场份额，但 8 英寸衬底良率约 40% 与国际领先水平 60-70% 仍存在显著差距，高精度切割、高温离子注入等关键设备国产化率不足 20%，构成产业链安全的核心瓶颈。与此同时，GaN 功率器件在 AI 数据中心电源管理领域展现出超预期的增长潜力，其市场爆发速度可能快于 SiC 在新能源汽车领域的渗透进程。政策层面，"十五五"规划已明确设立 50 亿元/年专项基金支持产业集群建设，但政策重心需从"补贴产能扩张"转向"奖励良率突破与车规级认证"。报告建议：将设备国产化提升至最高战略优先级，设立国家级 SiC 衬底良率攻关专项，构建以"良率奖励"为核心的新型政策工具体系，并前瞻性布局氧化镓等下一代超宽禁带半导体技术。

背景介绍

研究背景与动机

第三代半导体材料，以碳化硅（SiC）和氮化镓（GaN）为代表，因其宽禁带、高击穿电场、高导热率和高饱和电子漂移速度等优异物理特性，正成为推动能源革命与数字经济发展的核心基础材料。SiC 器件相较于传统硅基产品能够降低 80% 的功率损耗，同时将器件尺寸缩小 90%，在新能源汽车、光伏逆变器、轨道交通以及智能电网等领域展现出不可替代的技术优势 ^[1]。GaN 则在高频、高效应用场景中表现突出，已从手机快充领域成功拓展至 5G 基站、雷达系统以及新兴的 AI 数据中心电源管理领域 ^[2]。

截至 2026 年 5 月，全球第三代半导体产业正处于多重力量交织的关键转折期。一方面，新能源汽车 800V 高压平台的快速渗透为 SiC 器件创造了巨大的增量市场，据行业深度研究报告预测，2022-2026 年新能源汽车领域 SiC 市场规模将从 16 亿美元增长至 46 亿美元，复合年增长率超过 30%^[3]。另一方面，AI 算力需求的爆发式增长正推动数据中心电源架构向 48V 演进，GaN 凭借其在高频开关下的效率优势，成为该领域最具竞争力的解决方案。与此同时，地缘政治风险持续升级，美国对华技术封锁已从先进制程逻辑芯片延伸至第三代半导体关键设备领域，倒逼中国加速推进供应链自主可控进程。

然而，中国第三代半导体产业在快速发展的同时，也暴露出深层次的结构性问题。2024-2025 年，国内 6 英寸 SiC 衬底价格战导致产品价格已贴近成本线，企业盈利能力普遍承压，中小厂商面临资金链断裂风险。8 英寸衬底虽已实现技术突破，但量产良率仅约 40%，与国际领先水平存在约 30 个百分点的差距 ^[4]。关键设备国产化进程虽在长晶炉环节取得重大突破，但在高精度晶体切割、高温离子注入等环节仍高度依赖进口，构成了产业链安全的重大隐患。

在此背景下，本报告旨在为政府决策层与产业投资者提供一份系统、深入、可操作的产业链分析，帮助各方准确把握产业脉搏，识别核心瓶颈，制定科学合理的投资与政策决策。

研究范围与方法

本报告的研究范围覆盖第三代半导体（SiC/GaN）全产业链，包括上游衬底材料、中游外延与器件制造、下游应用市场，以及贯穿全链条的关键设备与工艺环节。时间维度上，报告以 2025-2026 年为分析基准期，并对 2027-2030 年的发展趋势进行前瞻性预测。

研究方法上，本报告采用多源数据交叉验证的分析框架。数据来源包括：Yole Group、IHS Markit、TrendForce 集邦咨询等国际权威研究机构的市场数据；中国半导体行业协会、CASA Research 等国内行业组织的统计报告；天岳先进、三安光电、天科合达等上市公司的公开财务与产能数据；以及国家发改委、工信部及北京、上海、深圳等地方政府发布的政策文件。所有数据均经过交叉比对与合理性校验，对于存在不确定性的数据，报告将明确标注其估算性质与置信区间。

报告结构

本报告共分为六个主要部分。第一部分为全球竞争格局分析，系统评估国际巨头与国内企业的竞争态势与战略动向。第二部分聚焦国内产业链现状，从衬底、外延、器件、设备四个维度展开深度剖析。第三部分深入分析技术瓶颈，重点探讨 8 英寸衬底良率与关键设备国产化两大核心挑战。第四部分评估政策环境，对标"十四五"规划与"十五五"规划导向，梳理国家与地方政策体系。第五部分对未来趋势进行预测，涵盖 SiC 产业整合、GaN 应用爆发以及下一代技术演进。第六部分提出具体可行的操作建议，形成涵盖投资、研发、政策三个维度的路线图。

主要发现

全球竞争格局：从 6 英寸价格战到 8 英寸技术竞赛

全球 SiC 产业正处于代际切换的关键时期，竞争格局正在发生根本性重塑。这一转变的核心驱动力来自两个方面：一是中国企业在 6 英寸衬底领域以低价策略快速扩大市场份额，二是国际巨头加速向 8 英寸衬底转型以维持技术代差优势。

中国企业在 6 英寸 SiC 衬底领域采取了激进的低价策略。据 CASA Research 数据，中国 6 英寸碳化硅衬底价格比国际供应商低约 30%^[5]。这一策略已取得显著成效，CASA Research 预测到 2027 年中国宣布的 SiC 衬底产能将占全球产能 40% 以上 ^[6]。然而，低价策略也带来了明显的负面效应。全球电动汽车市场需求在 2024-2025 年出现阶段性疲软，叠加中国供应商的产能快速释放，SiC 市场从供不应求快速转向供过于求。意法半导体、英飞凌、罗姆、Wolfspeed、安森美等国际大厂纷纷调低了碳化硅业务的营收增长目标，反映出市场从卖方市场向买方市场的残酷转型 ^[5]。罗姆半导体原计划 2025 财年将 SiC 功率半导体产能提高至 2021 财年的 6.5 倍，但该目标已被推迟一年实现，显示出行业扩张节奏的审慎调整 ^[7]。

面对中国企业的价格冲击，国际巨头并未选择跟进价格战，而是加速向 8 英寸衬底转型，试图通过技术代差维持高端市场的领先地位。Wolfspeed、ROHM、英飞凌、ST 等国际碳化硅大厂已纷纷迈入 8 英寸量产阶段，其量产节点提前至 2025-2026 年 ^[6]。Wolfspeed 的 8 英寸衬底及 MOSFET 已实现批量应用，并持续建设 John Palmour 碳化硅制造中心，巩固其在高端制造领域的布局 ^[6]。相比之下，中国虽有 10 家企业和机构在研发 8 英寸衬底，包括烁科晶体、晶盛机电、天岳先进、南砂晶圆、同光股份、天科合达等，但多数仍处于研发或小批量试产阶段，量产良率仅约 40%，与国际领先水平（60-70%）差距显著 ^[6][4]。

在 GaN 领域，国际巨头同样在加速布局。英飞凌在马来西亚居林工厂建造第三个厂区，专门生产 SiC 和 GaN 功率半导体产品，这一布局显示出国际大厂对 GaN 市场前景的长期看好，尤其是在 AI 数据中心和新能源汽车等新兴应用领域 ^[5]。

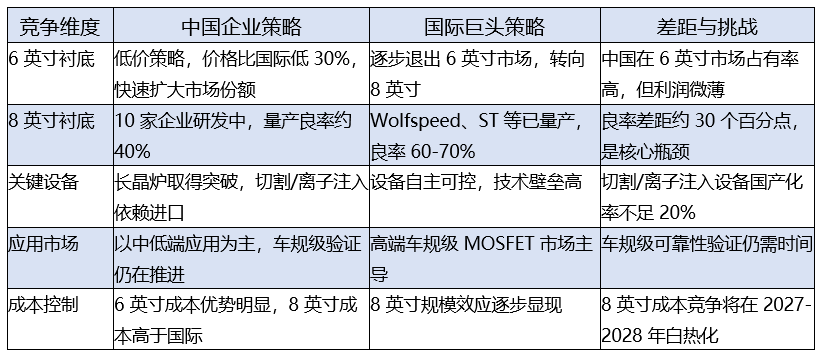

全球竞争格局的演变可以用以下表格进行系统对比：

综合判断，全球竞争已从"6 英寸的产能竞赛"演变为"8 英寸的技术竞赛"。中国凭借 6 英寸的低价策略获得了市场准入，但若不能在 8 英寸技术上取得突破，将面临被锁定在低端市场的风险。这一判断与行业分析机构的观点高度一致，SiC 产业正进入分化加剧的阶段，头部企业凭借技术、产能、客户壁垒强者恒强，中低端产能过剩导致价格战开启，行业加速洗牌 ^[8]。

国内产业链现状：产能扩张与洗牌分化并行

中国第三代半导体产业在 2025-2026 年呈现出"冰火两重天"的景象：一方面，产能快速扩张，国产替代进程加速；另一方面，企业盈利能力承压，行业洗牌分化加剧。

在产能扩张方面，中国 SiC 产业链在衬底、外延、器件环节均取得显著突破。衬底环节，天科合达采用物理气相传输法（PVT）将 8 英寸晶体生长周期从 200 小时压缩至 150 小时，良率提升至 40%^[4]。三安光电通过优化工艺参数，在 6 英寸衬底领域实现了规模化量产，其产能利用率保持在较高水平。天岳先进在 8 英寸碳化硅衬底领域取得重要进展，据证券时报报道，其 8 英寸衬底产品已开始向国际客户批量供货，市占率位居全球前列 ^[9]。据行家说产业研究中心发布《2025Q4 季度内参——第三代半导体与新能源汽车》，2025 年第四季度 SiC 和 GaN 市场规模突破 310 亿元，涵盖重点企业业绩剖析及市场需求与规模分析等核心调研信息，显示出国产替代进程正在加速推进 ^[10]。

然而，产能快速扩张的背后是盈利能力普遍承压的现实。2024-2025 年，6 英寸 SiC 衬底价格战导致产品价格已贴近成本线。据艾邦半导体网分析，国内 SiC 衬底和外延市场经历了显著的价格波动，6 英寸 SiC 衬底价格已接近成本价，企业利润空间被严重压缩 ^[11]。中小厂商面临资金链断裂风险，行业整合加速。这一现象与全球 SiC 市场增速放缓的趋势相一致，行家说产业研究中心数据显示，2025 年第四季度 SiC 和 GaN 市场规模突破 310 亿元，但增速已较前两年有所放缓，行业进入理性调整期 ^[10]。

在国产替代方面，虽然整体进程加速，但高端器件领域仍存在明显差距。在车规级 SiC MOSFET 等高端器件领域，国内产品在可靠性验证上仍有差距，市场仍由国际厂商主导。华润微电子重庆园区的 8 英寸、12 英寸产线与车规级实验室形成协同，其 MOS 产品线通过车规认证的产品达 61 颗，年复合增长率保持 10% 以上 ^[12]。这表明国内企业在车规级认证方面正在取得进展，但距离全面替代国际产品仍有较长路要走。

企业分化加剧、马太效应显现是当前国内产业最显著的特征之一。行业已进入洗牌阶段，拥有技术壁垒（8 英寸衬底、高良率）和资金优势的头部企业持续获得资本支持，而缺乏核心技术和规模优势的中小企业面临淘汰。据行业分析，未来 2-3 年，这种分化将更加明显，具备 8 英寸衬底量产能力和高良率的企业将胜出，而仅依赖 6 英寸低价策略的企业可能被淘汰 ^[8]。

从产业链各环节的竞争态势来看，衬底环节集中度最高，天岳先进、天科合达、三安光电三家企业占据国内大部分市场份额。外延环节竞争相对分散，但头部企业如东莞天域、瀚天天成等正在加速产能扩张。器件环节竞争最为激烈，国内企业如华润微、斯达半导、时代电气等正在加速产品迭代与车规级认证。设备环节则呈现"长晶炉突破、其他环节依赖进口"的格局，北方华创、晶盛机电等在长晶炉领域取得显著进展，但在高精度切割、高温离子注入等环节仍高度依赖进口。

综合判断，国内产业正处于从"大"到"强"的阵痛期。产能扩张的"量变"已基本完成，但向高附加值、高技术壁垒的"质变"转型尚未成功。行业洗牌是优胜劣汰的必然过程，也是产业走向成熟必经的阶段。

技术瓶颈：衬底良率与设备国产化是核心短板

技术瓶颈是制约中国第三代半导体产业从"跟跑"向"并跑"乃至"领跑"转变的关键因素。经过系统分析，当前最核心的技术瓶颈集中在两个维度：8 英寸 SiC 衬底的全链条良率问题，以及关键设备的国产化率不足问题。

8 英寸衬底良率是首要瓶颈。国内 8 英寸 SiC 衬底良率约 40%，而国际领先企业可达 60-70%。这 30 个百分点的差距直接决定了成本、产能和产品竞争力。据行业分析，衬底制备技术成熟度是带动良率提升的关键，而良率提升又直接驱动衬底价格下降 ^[13]。良率问题贯穿"长晶 - 加工 - 检测"全链条，每个环节都存在技术挑战。

在长晶环节，SiC 晶体生长速度慢、工艺窗口窄，对温度场控制、籽晶质量、原料纯度等条件极为敏感。天科合达通过优化 PVT 工艺将 8 英寸晶体生长周期压缩至 150 小时，但与国际领先水平相比仍有优化空间 ^[4]。在加工环节，SiC 材料硬度高、脆性大，切割、研磨、抛光过程中容易产生裂纹、划痕等缺陷，导致晶圆报废。在检测环节，无损检测技术的精度和效率直接影响良率控制的及时性和准确性。

关键设备国产化是"卡脖子"环节。切割、离子注入等关键设备国产化率不足 20%，严重依赖美国、日本供应商。在地缘政治风险加剧的背景下，这构成了产业链安全的重大隐患。据行业数据，2025 年半导体设备投资逆势激增 53.4%，成为唯一实现正增长的细分赛道，凸显我国在供应链自主可控战略下对核心设备国产替代的坚定投入。然而，设备国产化并非一蹴而就，短期内会因设备性能不稳定、良率爬坡缓慢等问题加剧产业链阵痛。

具体来看，长晶炉环节已取得重大突破。北方华创、晶盛机电等国内企业已实现 6 英寸和 8 英寸 SiC 长晶炉的国产化，部分性能指标达到或接近国际先进水平。但在高精度晶体切割环节，多线切割设备仍主要依赖日本小松 NTC、美国 PV 等供应商。在高温离子注入环节，设备技术壁垒最高，目前主要由美国应用材料、日本住友等企业垄断。此外，在 CMP 抛光设备、检测设备等领域，国产化率同样偏低。

器件可靠性问题仍需攻克。SiC MOSFET 的栅氧界面质量、体二极管退化等可靠性问题尚未完全解决，制约了其在车规级等高端应用领域的渗透。SiC 器件成本目前仍是 Si 器件的 3 倍左右，成本下降依赖于良率提升和规模效应 ^[1]。GaN 方面，Si 基 GaN 外延的缺陷密度控制仍是挑战，影响器件的长期可靠性。

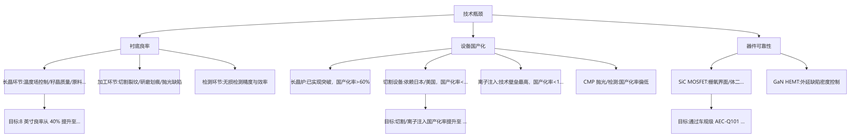

技术瓶颈的突破路径可以用以下 Mermaid 图表进行可视化呈现：

综合判断，技术瓶颈已从"能不能做出来"转变为"能不能做好、做便宜、自主做"。设备国产化是决定中国第三代半导体产业能否实现自主可控的关键瓶颈，其突破速度将直接影响 8 英寸衬底的量产进度和良率。这一判断与行业共识高度一致，即"产能过剩"是伪命题，"低端产能过剩"才是真问题，真正稀缺的是高良率、高质量的 8 英寸衬底产能。

政策环境：国家战略支持与地方集群建设

政策环境对第三代半导体产业发展构成强力支撑。从"十四五"规划到"十五五"规划，从国家层面到地方层面，政策支持体系正在经历从"粗放式补贴"向"精准化激励"的深刻转型。

国家层面政策持续加码。"十四五"规划已将第三代半导体列为重点发展方向，明确提出要加快碳化硅、氮化镓等宽禁带半导体材料的研发与产业化进程 ^[14]。2024 年发布的《关于促进集成电路产业高质量发展的若干政策》进一步细化了支持措施，涵盖税收优惠、研发补贴、人才引进等多个维度。进入"十五五"规划期，政策导向更加明确。据电子工程专辑报道，"十五五"发展规划明确设立 50 亿元/年专项基金，支持园区基建、公共服务平台搭建及产业链招商，目标在 2027-2028 年形成产业集群初见成效，2029-2030 年达成产业在全球分工中占优的目标 ^[15]。

政策导向从早期的"鼓励投资"转向"构建生态、攻克核心"。具体实施路径包括：制定园区建设标准与集群培育指南；开展集群水平评估并给予政策倾斜；组织园区交流推广经验；加强集群公共服务平台建设，促进企业协同创新与资源共享。保障措施方面，建立由国务院牵头的新材料产业发展部际协调机制，将新材料产业发展成效纳入地方政府考核体系，并组建国家新材料专家咨询委员会为产业发展提供战略研判 ^[15]。

地方层面形成差异化竞争格局。北京、上海、深圳等核心城市已形成多层级政策支持体系，涵盖人才引进、税收优惠、研发补贴等。深圳将半导体与集成电路列为战略性新兴产业，重点支持化合物半导体器件、高端功率器件等方向 ^[16]。长三角地区（上海、苏州、杭州等）依托完善的集成电路产业基础，形成了从衬底材料到器件模组的完整产业链。珠三角地区（深圳、广州、东莞等）凭借强大的终端应用市场，在新能源汽车、消费电子等领域形成了独特的应用牵引优势。京津冀地区（北京、天津、石家庄等）依托科研院所资源，在衬底材料研发和设备制造方面具有优势。

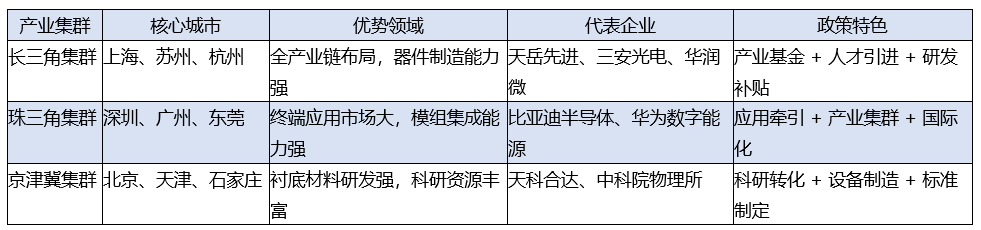

三大产业集群的差异化定位可以用以下表格进行对比：

政策执行层面的潜在问题值得关注。政策执行层面存在地方重复建设、同质化竞争的问题，可能导致资源浪费。部分地方政府为吸引第三代半导体项目落地，竞相提供土地、税收、补贴等优惠政策，导致部分企业"逐政策而居"，未能形成真正的产业集聚效应。未来政策应更注重引导差异化发展，避免"一哄而上"。前瞻产业研究院的分析指出，功率半导体政策重心随产业发展阶段和外部环境变化而动态调整，从"十二五"时期的顶层设计奠基，到"十三五"时期的产业链布局完善，再到当前的生态构建与核心技术攻关 ^[17]。

综合判断，政策环境对产业发展构成强力支撑，但政策效果取决于执行层面能否精准聚焦于解决良率、设备等核心瓶颈，并有效引导产业生态的健康发展。未来政策的成败在于能否将资金和资源有效引导至良率提升、设备攻关和车规级认证等关键环节，而非简单追求产能规模的扩张。

未来趋势预测：GaN 爆发，SiC 整合，下一代技术蓄力

基于对当前产业格局、技术瓶颈、政策环境以及下游应用需求的综合分析，本报告对未来 3-5 年的产业发展趋势做出以下预测。

GaN 功率器件：AI 数据中心驱动的爆发式增长。AI 算力需求的爆发式增长正推动数据中心电源架构向 48V 演进，GaN 凭借其在高频开关下的效率优势，成为该领域最具竞争力的解决方案。据 TrendForce 集邦咨询数据，2025 年第四季度先进制程持续受惠于 AI 服务器需求，前十大晶圆代工厂产值季增 2.6%^[10]。AI 服务器和边缘 AI 的电源管理订单维持高产能利用率并酝酿涨价，间接表明对高效电源管理需求正在快速增长。据澎湃新闻报道，氮化镓被视为第三代半导体的"新机遇"，其市场规模长期潜力将突破千亿，而结合行家说产业研究中心数据，2025 年第四季度 SiC 和 GaN 合计市场规模已突破 310 亿元，快充和 AI 数据中心是两大核心驱动力 ^[2][10]。GaN 功率器件在 AI 数据中心的应用爆发速度可能超过 SiC 在新能源汽车领域的渗透速度，成为未来 2-3 年最确定的增长点。

SiC 产业：进入 2-3 年洗牌整合期。全球 SiC 市场增速放缓，国际大厂推迟产能扩张计划，行业进入去库存阶段。中国 SiC 产业将经历残酷的洗牌，8 英寸技术和高良率成为企业生存的关键。据行业分析，未来 5 年规模化是第三代半导体行业的绝对主线，市场规模将从"十亿美元级"迈向"百亿美元级"，SiC/GaN 有望从"高端材料"变成"基础元器件"^[8]。规模化既是机遇，也是淘汰赛，谁能在产能、成本、良率、客户与生态上形成综合优势，谁就能赢得第三代功率半导体的竞争红利。

在 SiC 产业整合过程中，以下趋势值得关注：一是 8 英寸衬底将成为主流，6 英寸产能将逐步退出；二是具备 IDM 模式（垂直整合制造）能力的企业将获得竞争优势；三是车规级认证将成为进入高端市场的"通行证"；四是上下游战略合作与长期供货协议将更加普遍。

下一代技术：氧化镓的远期威胁。氧化镓（Ga2O3）等超宽禁带半导体在高压、高频领域展现出潜力，可能在 5-10 年内对 SiC 形成竞争。但短期内（至 2028 年），产业焦点仍集中在 SiC 和 GaN 的产能扩张与良率提升上，氧化镓不会改变现有格局。据行业分析，12 英寸 SiC 技术近年来实现快速迭代，从衬底端、外延端、晶圆端再到设备端均迎来阶段性突破，有望进一步加快产业化落地进程 ^[18]。天成半导体 8 英寸至 12 英寸的导电型与半绝缘型碳化硅单晶已实现量产，其中导电型晶体有效厚度突破至 35mm^[18]。这表明 SiC 技术仍在快速演进，短期内被替代的可能性较低。

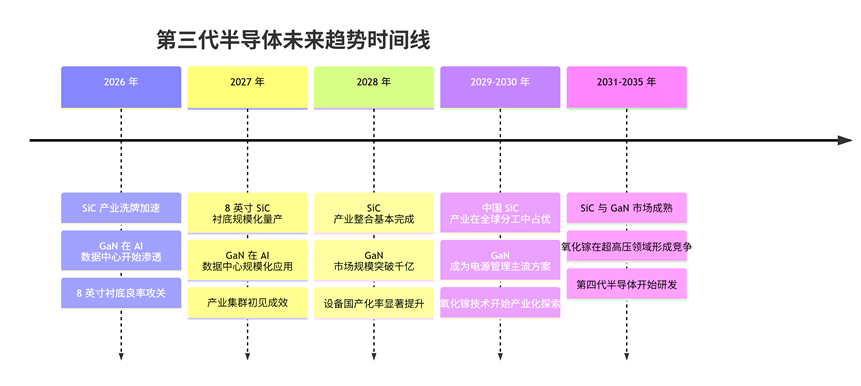

未来趋势的时间线可以用以下 Mermaid 图表进行可视化呈现：

综合判断，未来 3-5 年，产业将呈现"GaN 爆发、SiC 整合、下一代技术蓄力"的三重格局。投资和研发资源应聚焦于 GaN 在 AI 数据中心的应用、SiC 的 8 英寸良率提升和设备国产化，并前瞻性布局氧化镓等下一代技术。

深度分析

趋势分析：从材料驱动到应用驱动的范式转变

第三代半导体产业正在经历一场深刻的范式转变，其核心特征是从"材料驱动"的稀缺市场，快速转向"由应用和成本驱动"的规模化竞争市场。这一转变对产业链各环节的竞争逻辑、投资策略和政策导向都产生了深远影响。

市场驱动力的转变在产业发展的早期阶段表现得尤为明显。2019-2021 年期间，SiC 市场主要由材料供给端驱动。由于 SiC 衬底制备技术难度大、良率低，市场呈现供不应求的格局，拥有衬底产能的企业占据产业链主导地位。特斯拉等新能源汽车企业开始试水搭载 SiC 功率器件，但整体渗透率较低。进入 2022-2023 年拐点期，SiC 在新能源汽车领域的应用达到了批量生产的临界区域，充电基础设施、5G 基站、工业和能源等应用逐步采用 SiC 器件 ^[3]。2024-2026 年进入爆发期，SiC 加速渗透，在新能源汽车、充电基础设施、5G 基站、工业和能源等领域得到广泛应用。

衬底价格下降是推动市场转型的关键因素之一。根据 CASA 预测，衬底制备技术成熟度带动良率提升、SiC 厂商扩产带来的供给量上升、产线向大尺寸晶圆转移，三大因素导致单 SiC 衬底片价格呈下降趋势，预计到未来 5 年，SiC 衬底价格以每年 5%-10% 下降 ^[13]。随着 SiC 衬底价格下降，下游器件成本随之降低，SiC 器件的接受度和渗透率迎来提升。据 CASA Research 预测，到 2027 年中国宣布的 SiC 衬底产能将占全球产能 40% 以上，标志着 SiC 从高端小众材料向主流功率器件的转变加速 ^[5]。

成本竞争成为当前市场的主旋律。SiC 转向 8 英寸的市场动力包括市场竞争加剧和产能过剩的担忧。中国 6 英寸碳化硅衬底价格比国际供应商低 30%，而全球电动汽车市场需求疲软，碳化硅需求缩减，供应厂商为抢夺订单而降低价格 ^[5]。部分企业如意法半导体、英飞凌、罗姆、Wolfspeed、安森美和 X-fab 等调低了碳化硅的营收增长目标，反映出市场从卖方市场向买方市场的残酷转型。

这一范式转变对投资策略产生重要影响。在材料驱动阶段，投资重点在于产能扩张和规模效应；而在应用成本驱动阶段，投资重点转向良率提升、成本控制和客户验证。企业需要在产能、成本、良率、客户与生态上形成综合优势，才能赢得第三代功率半导体的竞争红利 ^[8]。规模化既是机遇，也是淘汰赛，未来 5 年，市场规模将从"十亿美元级"迈向"百亿美元级"，SiC/GaN 有望从"高端材料"变成"基础元器件"。

机会与挑战：GaN 在 AI 数据中心的爆发式增长机遇

AI 算力需求的爆发式增长为 GaN 功率器件创造了前所未有的市场机遇。这一机遇的核心驱动力来自数据中心电源架构的演进需求。传统数据中心电源架构以 12V 为主，但随着 AI 服务器功耗的快速攀升，电源架构正加速向 48V 演进。GaN 凭借其在高频开关下的效率优势，成为该领域最具竞争力的解决方案。

据 TrendForce 集邦咨询数据，2025 年第四季度先进制程持续受惠于 AI 服务器需求，前十大晶圆代工厂产值季增 2.6%^[10]。AI 服务器和边缘 AI 的电源管理订单维持高产能利用率并酝酿涨价，间接表明对高效电源管理需求正在快速增长。全球 GPU 芯片持续迭代发展，2021-2030 年复合增速 34.2%，据 VerifiedMarket Research 数据，2023 年、2024 年全球 GPU 市场规模分别为 604 亿美元和更高水平，表明 AI 算力需求激增，对更高电源效率的需求推动 GaN 功率器件应用加速。

GaN 功率器件在 AI 数据中心的应用爆发速度可能超过 SiC 在新能源汽车领域的渗透速度。据澎湃新闻报道，2025 年全球 GaN 功率器件市场规模预计突破千亿人民币，快充和 AI 数据中心是两大核心驱动力 ^[2]。氮化镓与碳化硅是第三代半导体的两大"门面"，这二者具备高频、高效、高功率、耐高压、耐高温、抗辐射能力强等优越性能。而比起碳化硅器件，氮化镓功率器件在同时对效率、频率、体积等综合方面有要求的场景中，还更有优势，手机快充充电器就是其中一个成功应用范例。

然而，GaN 在 AI 数据中心的大规模应用仍面临挑战。Si 基 GaN 外延的缺陷密度控制仍是挑战，影响器件的长期可靠性。国内企业在 GaN 晶圆制造能力方面虽已取得进展，多家国内企业已拥有氮化镓晶圆制造能力，但在高端应用领域与国际巨头仍存在差距。华润微电子推出 40V 低压双向 E-mode GaN 产品，凭借小尺寸、低导通电阻优势，成功替代传统双 MOSFET 方案，在手机快充领域实现降本 50%、缩容 50% 的双重突破 ^[12]。技术创新的背后是企业对研发的持续投入，行业正从单一器件优化向系统级解决方案升级，形成"材料创新 - 器件优化 - 模块集成"的技术迭代闭环。

对比分析：中国与全球第三代半导体产业竞争态势

中国与全球第三代半导体产业的竞争态势呈现出明显的差异化特征。从技术维度来看，中国在 6 英寸衬底领域已实现规模化量产，但在 8 英寸衬底良率上与国际领先水平存在约 30 个百分点的差距。从市场维度来看，中国凭借低价策略快速扩大市场份额，但利润空间被严重压缩。从设备维度来看，中国在长晶炉环节取得突破，但在高精度切割、高温离子注入等关键环节仍高度依赖进口。

全球第三代半导体技术区域竞争格局显示，中国占比最高。目前，全球第三代半导体第一大技术来源国为中国，中国第三代半导体专利申请量占全球第三代半导体专利总申请量的 56.79%；其次是日本，日本第三代半导体专利申请量占全球第三代半导体专利总申请量的 12.66%；美国专利申请量排名第三，占比为 12.49%^[19]。这表明中国在技术研发投入方面已取得显著进展，但专利数量优势尚未完全转化为产业竞争力。

从产业链各环节的竞争态势来看，衬底环节集中度最高，天岳先进、天科合达、三安光电三家企业占据国内大部分市场份额。外延环节竞争相对分散，但头部企业如东莞天域、瀚天天成等正在加速产能扩张。器件环节竞争最为激烈，国内企业如华润微、斯达半导、时代电气等正在加速产品迭代与车规级认证。设备环节则呈现"长晶炉突破、其他环节依赖进口"的格局，北方华创、晶盛机电等在长晶炉领域取得显著进展，但在高精度切割、高温离子注入等环节仍高度依赖进口。

半导体设备领域逆势激增，投资同比增长 53.4%，成为唯一实现正增长的细分赛道，凸显我国在供应链自主可控战略下，对核心设备国产替代的坚定投入 ^[20]。此外，半导体材料投资的高端化转型加速，第三代半导体材料（SiC/GaN）与电子特气领域投资合计占材料总投资的近 50%。国内半导体企业在规模和研发技术实力等方面较国际先进厂商存在一定差距，产品毛利率相对较低，但国产化替代空间巨大。

投资热点与风险：产业链各环节的投资价值评估

从投资价值角度来看，第三代半导体产业链各环节呈现出不同的风险收益特征。衬底环节技术壁垒最高，但也是竞争最激烈的环节。6 英寸衬底价格战导致利润空间被严重压缩，但 8 英寸衬底仍存在较高的技术溢价。外延环节竞争相对分散，头部企业正在加速产能扩张，投资价值中等。器件环节竞争最为激烈，但车规级认证产品仍具有较高的市场准入壁垒。设备环节是"卡脖子"环节，国产化率低，但政策支持力度大，长期投资价值高。

2025 年半导体设备投资逆势激增 53.4%，成为唯一实现正增长的细分赛道，凸显我国在供应链自主可控战略下对核心设备国产替代的坚定投入 ^[20]。然而，设备国产化并非一蹴而就，短期内会因设备性能不稳定、良率爬坡缓慢等问题加剧产业链阵痛。投资者需要在短期阵痛与长期价值之间做出权衡。半导体产业竞争格局马太效应明显，少数国际厂商占据了各细分市场的主导地位，行业集中度很高，国内企业需通过技术突破提升毛利率。

从企业分化角度来看，行业已进入洗牌阶段。拥有技术壁垒（8 英寸衬底、高良率）和资金优势的头部企业持续获得资本支持，而缺乏核心技术和规模优势的中小企业面临淘汰。据行业分析，未来 2-3 年，这种分化将更加明显，具备 8 英寸衬底量产能力和高良率的企业将胜出，而仅依赖 6 英寸低价策略的企业可能被淘汰 ^[8]。投资者应重点关注具备 8 英寸衬底量产能力、高良率、车规级认证进展顺利的头部企业。

风险方面，投资者需关注以下因素：一是全球电动汽车市场需求疲软可能导致 SiC 需求放缓；二是 8 英寸衬底良率提升进度不及预期可能影响企业盈利能力；三是关键设备国产化进度缓慢可能制约产业链自主可控进程；四是政策执行层面存在地方重复建设、同质化竞争问题，可能导致资源浪费。

结论与建议

核心结论

基于对全球竞争格局、国内产业链现状、技术瓶颈、政策环境及未来趋势的系统分析，本报告形成以下核心结论。

全球 SiC 产业正处于代际切换的关键时期，竞争焦点已从 6 英寸产能规模转向 8 英寸衬底良率与全链条成本控制。中国企业在 6 英寸衬底领域以低价策略快速扩大市场份额，但 8 英寸衬底良率与国际领先水平存在显著差距，关键设备国产化率不足构成产业链安全的核心瓶颈。GaN 功率器件在 AI 数据中心电源管理领域展现出超预期的增长潜力，其市场爆发速度可能快于 SiC 在新能源汽车领域的渗透进程。

国内产业正处于从"大"到"强"的阵痛期。产能扩张的"量变"已基本完成，但向高附加值、高技术壁垒的"质变"转型尚未成功。行业洗牌是优胜劣汰的必然过程，也是产业走向成熟必经的阶段。未来 2-3 年，具备 8 英寸衬底量产能力和高良率的企业将胜出，而仅依赖 6 英寸低价策略的企业可能被淘汰。

政策环境对产业发展构成强力支撑，但政策效果取决于执行层面能否精准聚焦于解决良率、设备等核心瓶颈。"十五五"规划明确设立 50 亿元/年专项基金，支持园区基建、公共服务平台搭建及产业链招商，目标在 2027-2028 年形成产业集群初见成效。未来政策的成败在于能否将资金和资源有效引导至良率提升、设备攻关和车规级认证等关键环节，而非简单追求产能规模的扩张。

行动建议

针对上述核心结论，本报告提出以下具体可行的操作建议，形成涵盖投资、研发、政策三个维度的路线图。

建议一：将设备国产化提升至最高战略优先级。 切割、离子注入等关键设备国产化率不足 20%，严重依赖美国、日本供应商，在地缘政治风险加剧的背景下，这构成了产业链安全的重大隐患。建议设立国家级 SiC 关键设备攻关专项，集中资源攻克高精度晶体切割、高温离子注入等"卡脖子"设备。具体目标：到 2028 年，切割/离子注入设备国产化率提升至 40% 以上；到 2030 年，关键设备国产化率提升至 60% 以上。实施路径：组建产学研用联合攻关团队，设立设备验证与应用示范平台，对首台套设备给予采购补贴和应用保险。

建议二：设立国家级 SiC 衬底良率攻关专项。 国内 8 英寸 SiC 衬底良率约 40%，而国际领先企业可达 60-70%，这 30 个百分点的差距直接决定了成本、产能和产品竞争力。建议设立国家级 SiC 衬底良率攻关专项，聚焦"长晶 - 加工 - 检测"全链条工艺优化。具体目标：到 2027 年，8 英寸衬底良率提升至 50%；到 2029 年，良率提升至 60% 以上。实施路径：建立国家级 SiC 衬底工艺共享平台，组织龙头企业与科研院所联合攻关，对良率突破给予阶梯式奖励。

建议三：构建以"良率奖励"为核心的新型政策工具体系。 当前政策重心需从"补贴产能扩张"转向"奖励良率突破与车规级认证"。建议改革现有补贴机制，建立以良率、车规级认证、设备国产化率为核心指标的新型政策工具体系。具体措施：对 8 英寸衬底良率超过 50% 的企业给予额外补贴；对通过车规级 AEC-Q101 认证的产品给予市场准入优先权；对采用国产关键设备的企业给予税收优惠。这一政策转向将有效引导企业从"拼规模"转向"拼良率"，推动产业从"量变"向"质变"转型。

建议四：前瞻性布局 GaN 在 AI 数据中心的应用。 GaN 功率器件在 AI 数据中心的应用爆发速度可能超过 SiC 在新能源汽车领域的渗透速度，成为未来 2-3 年最确定的增长点。建议设立 GaN 在 AI 数据中心应用专项，支持电源架构向 48V 演进的技术研发与产业化。具体措施：组织数据中心运营商与 GaN 器件企业对接，建立应用示范平台；对采用 GaN 电源的数据中心给予能耗指标倾斜；支持 GaN 器件企业与 AI 服务器厂商建立战略合作。

建议五：引导三大产业集群差异化发展。 长三角、珠三角、京津冀三大产业集群已形成差异化定位，但政策执行层面存在地方重复建设、同质化竞争的问题。建议加强国家层面协调，引导三大产业集群差异化发展。长三角集群重点发展全产业链布局与器件制造能力；珠三角集群重点发挥终端应用市场大、模组集成能力强的优势；京津冀集群重点发挥衬底材料研发强、科研资源丰富的优势。避免"一哄而上"，形成真正的产业集聚效应。

建议六：前瞻性布局氧化镓等下一代超宽禁带半导体技术。 氧化镓（Ga2O3）等超宽禁带半导体在高压、高频领域展现出潜力，可能在 5-10 年内对 SiC 形成竞争。建议设立下一代超宽禁带半导体技术研发专项，支持氧化镓等材料的研发与产业化。具体措施：支持科研院所与龙头企业联合开展氧化镓材料研发；建立氧化镓器件验证平台；培养下一代半导体技术人才。避免在下一代技术竞争中再次落后。

建议七：建立国家级可靠性验证中心。 SiC MOSFET 的栅氧界面质量、体二极管退化等可靠性问题尚未完全解决，制约了其在车规级等高端应用领域的渗透。建议建立国家级可靠性验证中心，为国内企业提供车规级认证服务。具体措施：整合现有车规级实验室资源，建立统一的验证标准与流程；对通过验证的产品给予市场准入优先权；支持验证中心与国际认证机构互认。这将有效缩短国内产品车规级认证周期，加速国产替代进程。

建议八：加强国际合作与供应链多元化。 在地缘政治风险加剧的背景下，建议加强国际合作与供应链多元化。具体措施：支持国内企业与欧洲、日本等非美国供应商建立战略合作；鼓励国内企业在海外建立研发与生产基地；参与国际标准制定，提升国际话语权。这将有效降低地缘政治风险，保障产业链安全。

综合判断，未来 3-5 年，产业将呈现"GaN 爆发、SiC 整合、下一代技术蓄力"的三重格局。投资和研发资源应聚焦于 GaN 在 AI 数据中心的应用、SiC 的 8 英寸良率提升和设备国产化，并前瞻性布局氧化镓等下一代技术。政府决策层与产业投资者应准确把握产业脉搏，识别核心瓶颈，制定科学合理的投资与政策决策，推动中国第三代半导体产业从"跟跑"向"并跑"乃至"领跑"转变。
